Забезпечення якісної ізоляції та захисту кабелів — критично важливий етап для надійної роботи професійних аудіо-відео систем. Особливого значення монтажу термосадок надають у сферах, де присутні жорсткі вимоги до безпеки та експлуатаційної стабільності комутаційного обладнання. Сучасні технології дозволяють підвищити захищеність кабелів від вологи, пилу, механічних пошкоджень і зовнішніх електромагнітних перешкод, однак саме людський фактор нерідко стає причиною збоїв. Неправильний монтаж термоусадкових трубок чи використання неякісних матеріалів призводять до аварій, втрати сигналу або повної відмови системи. Враховуючи це, спеціалісти з експлуатації аудіо-відео комутації все частіше звертають увагу на вибір правильних комплектуючих і дотримання відпрацьованої технології. Зокрема, асортимент компанії 1-TECH Кабельні термосадки та ізоленти охоплює професійні рішення як для швидкого ремонту, так і для складних інсталяційних задач без жодних компромісів щодо якості. Нижче детально розглянуто основи правильного монтажу термосадок, типові помилки, способи їх уникнення, а також супутні рекомендації щодо підбору аксесуарів для кабельної інфраструктури.
Підготовка кабелю до монтажу термосадок: ключові кроки для безвідмовної ізоляції
Перший етап будь-якої надійної інсталяції — це ретельна підготовка кабелю. Від правильності виконання цих операцій залежить якість кінцевої ізоляції термосадкою, стабільність передачі аудіо- чи відеосигналу та перспектива тривалої експлуатації всієї системи.
Перед початком робіт слід уважно перевірити цілісність зовнішньої оболонки кабелю та його електропровідних жил. У разі виявлення надрізів, тріщин чи пошкодженого екрану необхідно використати спеціальні ізоляційні матеріали, що відновлюють захисні властивості оболонки. Дрібні дефекти на цьому етапі здатні стати джерелом коротких замикань або деградації сигналу у майбутньому.
Далі важливо визначити тип термосадки: стандартна, з клеєвою основою чи ізолююча з додатковими властивостями (антифрикційна, атмосферостійка тощо). Обираючи діаметр трубки, орієнтуються на співвідношення: внутрішній діаметр термосадки у незібраному стані повинен перевищувати діаметр об’єднаної жили під ізоляцію приблизно на 30-40%, щоб забезпечити ефективну усадку без появи напруги в матеріалі, але й без надлишкової свободи.
Перед насадженням термосадки всі ділянки кабелю слід знежирити. Залишки мастил, пилу чи вологи сприятимуть погіршенню адгезії термосадки до поверхні та виникненню повітряних кишень, що зменшують ступінь захисту. Для очищення використовують ізопропіловий спирт або спеціалізовані очищувачі.
Тільки після якісної підготовки переходять до наступного етапу — монтажу. Слідкуйте, щоб довжина термосадки не була меншою за 15-20 мм від об’єднаного ділянки ізоляції з кожного боку — це забезпечить надійність конструкції навіть за сильної вібрації чи переміщення кабелів.
Правильна підготовка — основа довговічності всього монтажу. Нерідко саме ігнорування базових правил стає причиною передчасних відмов та необхідності повторної ізоляції навіть за використання дорогих матеріалів.
Технологія монтажу кабельних термосадок: покрокова інструкція з детальним поясненням
Правильний монтаж термосадок на аудіо- та відеокабелях — це не лише питання естетики, а й запорука безпеки, електричної цілісності та стійкості системи до зовнішніх впливів. Нижче наведено покрокову технологію, що враховує найпоширеніші помилки й містить рекомендації для оптимізації процесу.
Визначення діаметра та довжини термосадки
Точний вибір діаметра є критично важливим — після усадки трубка має щільно, але не з надмірним тиском, облягати кабель або з’єднання. Надто вузька термосадка може пошкодити ізоляцію або не дати її протягнути на потрібну ділянку, а занадто широка — забезпечить лише частковий захист.
Важливо також обрати правильну довжину: термосадка повинна перекривати не лише оголені частини, а й захоплювати мінімум по 1-1,5 см з кожного боку поверх ізоляції кабелю. Якщо монтаж здійснюється на місці пайки чи з’єднання, розмір трубки підбирається з урахуванням запаяння та можливих подальших механічних навантажень.
Підготовка місця монтажу: очищення та знежирення
Будь-які залишки паяльного флюсу, вологості, пилу чи жиру — це потенційні точки ризику для адгезії термосадки. В українській практиці часто саме забруднення стає причиною раннього зсуву чи сповзання трубки, що виводить кабель із експлуатації.

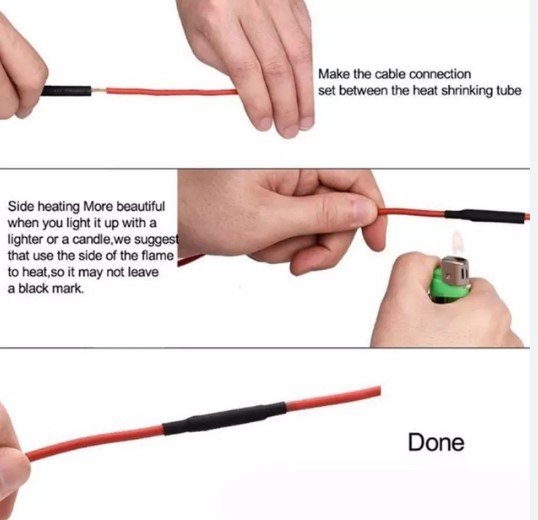

Насадження та розташування термосадки
Критичний момент — контроль за положенням трубки до початку термічної обробки. Важливо переконатись, що вона повністю закриває ділянку з’єднання, інакше після усадки виправити ситуацію буде неможливо.
Зручно тримати кабель горизонтально або під кутом, забезпечуючи фіксацію термосадки без натягу. Занадто сильне розтягнення призведе до нерівномірної усадки.
Термічна обробка: рівномірне нагрівання
Оптимальним інструментом для монтажу термосадок є термофен із регулятором температури. Не рекомендується використовувати відкритий вогонь (наприклад, запальничку) — локальний перегрів призводить до оплавлення матеріалу та втрати герметичності.
Нагрівання проводиться поступово, рівномірно переміщаючи фен по колу ділянки термосадки. Не затримуйте потік гарячого повітря на одному місці — це призведе до перекосу, розтріскування чи підгоряння матеріалу, особливо на тонких кабелях стандарту Cat5e або коаксіальних кабелях.
На сучасних майданчиках для професійної укладки часто використовують додаткові допоміжні аксесуари для кабельного менеджменту. Наприклад, компанія 1-TECH оригінальні кабельні котушки Schill дозволяють швидко розміщувати та переміщувати змонтовані комунікації без ризику механічного пошкодження термосадок, що особливо важливо в мобільних системах відеопродакшну.
Контроль якості монтажу
Після охолодження місця монтажу обов’язково перевіряється щільність прилягання термосадки, відсутність складок, тріщин чи видимих порушень адгезії. При необхідності — повторюється процес нанесення нової ізоляції згідно з усіма регламентованими стандартами.
Поширені помилки при монтажі термосадок: як уникнути порушень ізоляції
Навіть досвідчені монтажники періодично припускаються типових хиб, що знижують ефективність захисту кабелю, спричиняють некоректну роботу аудіо- або відеосистеми й ведуть до дорогого ремонту. Нижче наведено основні ризики, їх наслідки та рекомендації щодо уникнення.
- Недотримання рекомендованої температури усадки. Занадто висока температура призводить до деформації матеріалу, поява мікротріщин послаблює ізоляцію. Недостатній прогрів залишає повітряні кишені та порожнини.
- Ігнорування очищення поверхні кабелю. Мастила та пил сприяють формуванню нерівномірної адгезії, утворенню «карманів», куди проникає волога.
- Використання термосадки невідповідного діаметра. Надто вільна термосадка не забезпечує захисту, надто вузька може пошкодити кабелі під час усадки.
- Перегрів із застосуванням відкритого полум’я. Це поширена тактична помилка, що закінчується пожовтінням, проривами й загальною деградацією матеріалу.
- Неправильне розташування. Зміщення термосадки під час монтажу або недостатньо довге перекриття оголеної частини призводять до зниження герметичності.
- Використання неспеціалізованого інструменту. Термофени з точним регулюванням температури значно зменшують ризики перегріву й забезпечують рівномірність.
Дотримання цих принципів мінімізує потенційні загрози у процесі прокладання сигналів для аудіосистем, відеовузлів чи структурованих мереж.
Вибір оптимальних аксесуарів для монтажу кабелів: поради для професіоналів та початківців
Асортимент супутніх матеріалів для монтажу термосадок сьогодні широкий, але не всі доступні рішення однаково ефективні. Щоб монтаж був справді довговічним, до вибору аксесуарів потрібно підходити комплексно.
- Якість виробу. Віддавайте перевагу матеріалам, сертифікованим за міжнародними стандартами UL, VDE, RoHS. Вони мають стабільні фізико-механічні параметри навіть за тривалого навантаження.
- Вибір інструменту. Для професійних інсталяцій використовуйте термофени з точним регулюванням температури (від +120°C до +350°C). Для дрібного ремонту — портативні моделі з живленням від акумулятора чи мережі.

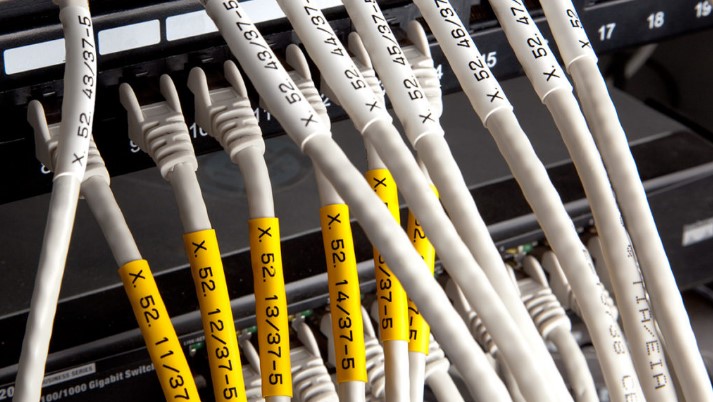

- Запас аксесуарів. Для складних з’єднань необхідно передбачити наявність додаткових конекторів, ізоляційних матеріалів, а також маркувальних кілець для підпису ліній.
- Організація зберігання. Для уникнення плутанини та механічних пошкоджень компанія 1-TECH магазин 1-TECH пропонує професійні органайзери, кейси та маркери, які оптимізують роботу із великими обсягами кабелів.
- Врахування специфіки застосування. Для зовнішніх систем чи середовищ з перепадами температур підбирайте термосадки з підвищеними вогнетривкими та антифрикційними характеристиками.
Рекомендації щодо вибору комплектуючих
- Аналізуйте умови експлуатації: температура, вологість, можливі механічні навантаження.
- Підбирайте аксесуари згідно з діаметром кабелю та структурою лінії.
- Оцінюйте потребу у додаткових маркувальних або сигнальних елементах.
- Продумуйте запас матеріалів для аварійного ремонту — це мінімізує простої під час експлуатації.
Використання якісних комплектуючих не лише підвищує швидкість монтажу, але й забезпечує гарантовано високий рівень безпеки системи.
Перевірка змонтованої ізоляції та контроль якості: завершальний етап надійного монтажу
Надійність кабельної інфраструктури визначається не лише якістю матеріалів чи виконаних операцій, а й підсумковою перевіркою кожного вузла. Для цього застосовується декілька методів: візуальний контроль, перевірка на герметичність, вимірювання опору ізоляції та тестування передачі сигналу у робочому режимі. Вчасне виявлення недоліків дозволяє уникнути масштабних відмов на етапі експлуатації. Особливо актуальним є контроль якості для магістральних ліній, систем із резервуванням та критичних аудіо-відео комплексів.
Оптимізація монтажу термосадок: висновки та роль професійних аксесуарів
Ефективний монтаж термосадок на аудіо- та відеокабелях — це поєднання технологічної акуратності, якісних матеріалів та оптимізованого вибору супутніх аксесуарів. Дотримання чітких інструкцій дозволяє мінімізувати вплив людського фактору та забезпечує бездоганну ізоляцію, навіть у складних умовах експлуатації. Професійні рішення значно подовжують термін служби системи й підвищують рівень захисту інфраструктури від зовнішніх загроз.
